Prevenção de incêndios elétricos e tempo de inatividade: uma análise aprofundada do projeto de segurança do painel de distribuição de baixa tensão UL891

Filosofia de segurança do painel de distribuição de baixa tensão UL891

Em instalações críticas, como data centers e fábricas, os comutadores de baixa tensão distribuem e gerenciam a energia elétrica. Uma única falha de projeto pode levar a incêndios catastróficos ou falhas no sistema. A norma UL891, desenvolvida ao longo de décadas na América do Norte, estabelece a referência global em segurança, baseada em princípios de defesa ativa e tolerância a falhas sistêmica .

I. Defesa ativa contra falhas de arco

Em vez de confiar apenas no isolamento, a UL891 enfatiza contenção de arco e resposta rápida , com base na premissa de que falhas de arco podem e irão ocorrer.

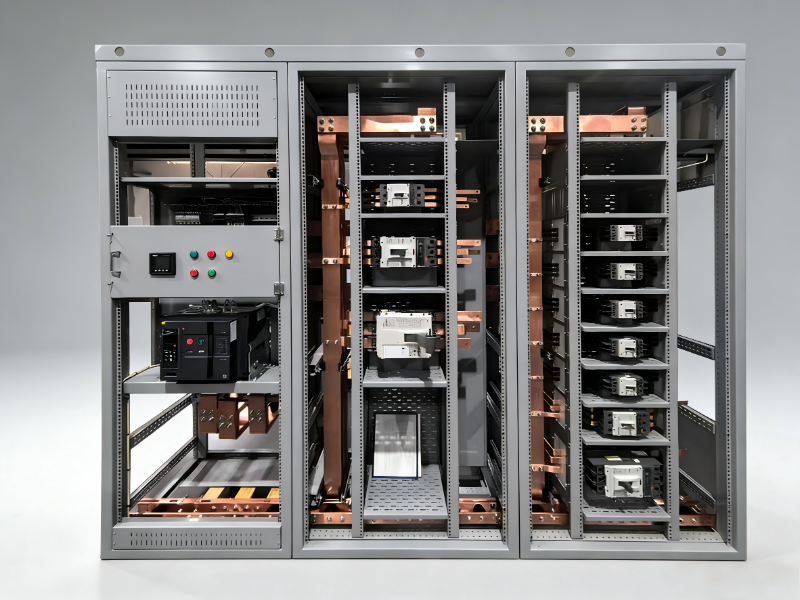

Segregação Interna com Barreiras de Aço

Barreiras de aço aterradas separam barramentos, disjuntores, cabos e compartimentos de controle, proporcioneo isolamento físico e térmico.

• Impede a propagação de falhas entre compartimentos.
• Inclui aberturas de alívio de pressão para direcionar a explosão do arco para longe do pessoal.
• A integridade da barreira é validada sob condições extremas.

Sistemas de proteção contra arco elétrico

Sensores de luz de arco ultrarrápidos ( <1ms resposta) combinado com a detecção de sobrecorrente pode desarmar o sistema dentro 5–8ms — muito mais rápido do que a proteção convencional — cortando a energia antes que a energia atinja níveis destrutivos.

II. Tolerância a falhas do sistema

A segurança depende do projeto geral do sistema e não de componentes individuais.

1. Redução de Componentes

Os principais elementos condutores de corrente, como barramentos e conexões, devem ter maior capacidade real do que sua classificação nominal, fornecendo uma proteção contra envelhecimento, conexões soltas ou cargas inesperadas.

2. Garantindo a confiabilidade da conexão

Acabou 40% das falhas originam-se de pontos de conexão. UL891 impõe:

• Testes de ciclagem térmica dinâmica para simular anos de operação.
• Compatibilidade de materiais e proteção contra corrosão especificações para evitar a degradação.

III. Validação por meio de testes

O UL891 depende de testes de tipo rigorosos que simulam as piores condições de falha.

Teste de resistência de curto-circuito

Verifica a integridade estrutural sob altas forças eletromagnéticas, garantindo nenhuma deformação ou falha perigosa do gabinete.

Teste de aumento de temperatura

Identifica pontos fracos térmicos monitorando temperaturas em locais críticos durante operação de corrente nominal sustentada.

Teste de falha de arco interno

A validação mais exigente, avaliando:

• Contenção de chamas e fragmentos.
• Integridade de portas e painéis.
• Funcionamento correto dos dispositivos de alívio de pressão.
• Proteção de compartimentos adjacentes.

A UL891 representa mais do que conformidade: ela incorpora uma cultura de antecipação de falhas e de projeto para resiliência. Escolher um painel compatível com UL891 é uma decisão estratégica para continuidade operacional e segurança pessoal , construindo uma barreira essencial contra incêndios elétricos e falhas no sistema.
