Estrutura de design de produto
UM. Compartimento do disjuntou (capacidade de uso noumal 630UM)
B. Compartimento do Breaker (capacidade de uso normal 630A)
Compartimento de Cabo Superior (Capacidade de Uso Normal 630A)
D. LOWER CABO COMPARTIMENTO (CAPACIDADE DE USO NORMAL 630A)
E.Main Compartamento de barramento (capacidade de uso normal ≯3150a)
F. Inteligente Sala de Controle
Canal de alívio da pressão
Principais módulos de unidade funcional
O módulo principal da unidade funcional, localizada nos compartimentos do disjuntor superior e inferior, é um módulo de combinação destacável e removível que pode ser puxado e convenientemente de maneira fácil e conveniente para fora e removida da porta -chave quando o painel de chave deve ser reparado extensivamente, abrindo a porta frontal de o painel de manobra e descarregando alguns parafusos na parte frontal do painel de chave.
1. Frame base para montar os principais componentes funcionais
2. Os disjuntores, que estão dentro dos trilhos da estrutura da base e ainda podem ser movidos independentemente de sua posição diariamente.
3. Mecanismo de acionamento de aba, que segue o disjuntor do teste para a posição de trabalho.
4. Caixa de isolamento de contato primário (metade frontal)
5. Placa de flapper, que se move para cima e para baixo e abre quando o disjuntor está na posição de teste
6. Conectores dinâmicos e estáticos do circuito de controle secundário

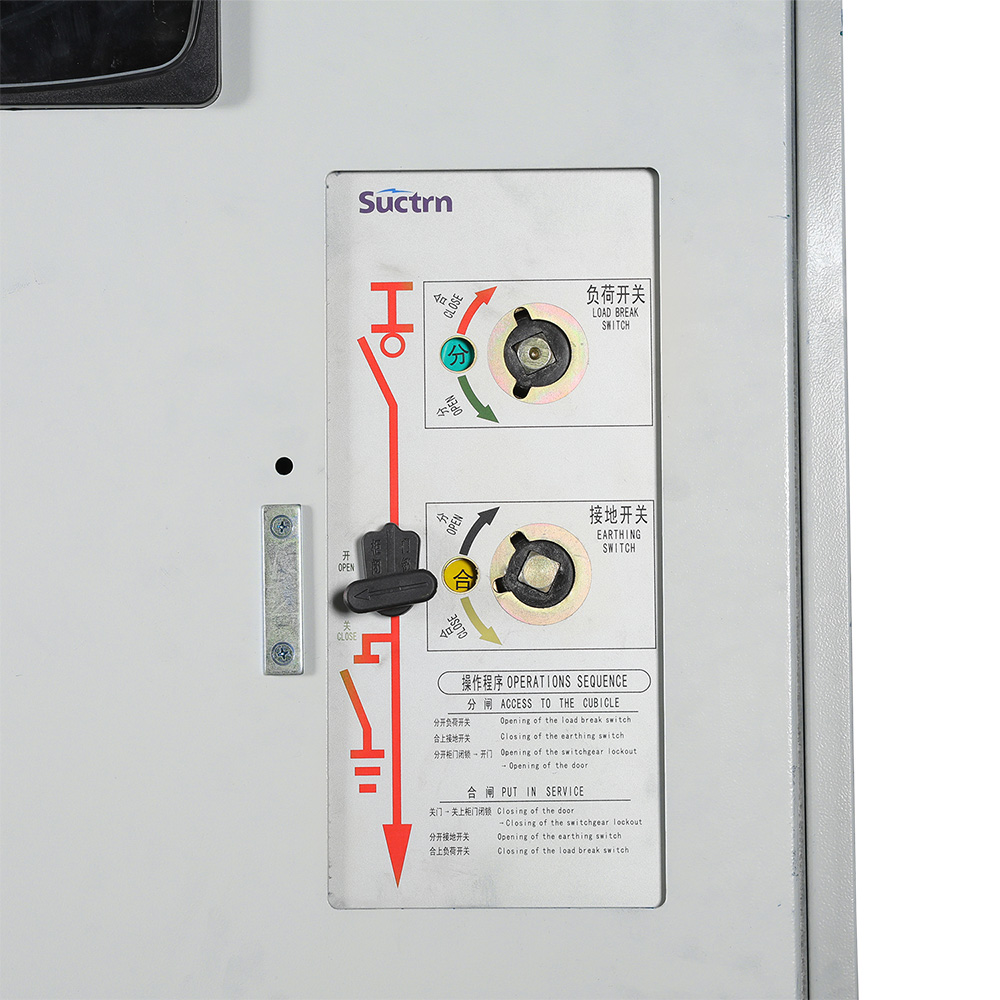

Controle e operação
Todas as exibições do painel de chave podem ser vistas sem abrir a porta, as operações de controle secundário só podem ser realizadas abrindo a porta inteligente da sala de controle e as operações primárias de troca de emergência e interruptor de aterramento são realizadas com a porta fechada.
1. A janela de exibição de medição e controle de controle secundário, se a operação precisar abrir a porta
2.SwitchGear Principal Índice Técnico Parâmetro Placa de Nomete
3. Maincer Janela de inspeção de operação do disjuntor, vidro de tempestade com malha de blindagem anti-estática
4. Botão de operação para abertura de emergência do circuito primário
5. Circuit Breaker Posição (teste → Trabalho) Porta de inserção da alça de balanço
6. Porta de inserção para fechamento de interruptor da Terra e Julla de Operação de Abertura
7. Circuit Breaker Compartment Porta Lock, precisa abrir com a chave
Parâmetros técnicos do interruptor
| Nome | Unidade | Paramétrico |
| Tensão nominal | kv | 12 |
| Frequência nominal | Hz | 50 |
| Nível de isolamento nominal | Frequência industrial resistindo tensão (1 minuto) | kv | 42 |
| Raios suportam a tensão (pico) | kv | 75 |
| Corrente de barramento principal de barramento | A | 1250A/3150A |
| Corrente de resistência a curto período de tempo | Ka | 31.5 |
| Tempo de resistência a curto período de tempo | S | 4 |
| Corrente do pico nominal | Ka | 80 |
| Classe de proteção | Caixas de manobra | | IP41 |
| Entre os compartimentos de switchkear | | IP2X |
Opções de componentes da Smain (disjuntores)
P/V-12 (D) -W550 portátil A.C. O painel de chave encerrado em metal pode ser equipado com dois tipos de disjuntores: (1) IVB-12/T (2) VD4/P-12, espaçamento de fase de 150 mm, espaçamento com poste 205 mm.
(1) IVB-12/T.
(2) VD4/P-12, espaçamento de fase de 150 mm, espaçamento com poste 205 mm.
| Tensão nominal | kv | 12 |
| Corrente classificada | A | 630，1250 |
| Frequência industrial classificada resistente à tensão (1 minuto) | kv | 42 |
| Tensão de suportar com impulso de raios nominal (pico) | kv | 75 |
| Corrente de quebra de curto-circuito nominal | Ka | 25，31.5 |
| Corrente de curta duração de tempo de tempo (4 segundos) | Ka | 25，31.5 |
| Classificação da vida elétrica | | E2 |
| Vida mecânica | | 10000 (M2) |
Opções de componentes principais (interruptor da terra)
P/V-12 (D) -W550 Removável A.C. Gear de chave encerrado de metal com interruptor de aterramento opcional EK6-12/31.5-150
| Tensão nominal | kv | 12 |
| Corrente de resistência a curto período de tempo | Ka | 31.5 |
| Duração do curto -circuito nominal | s | 4 |
| Corrente de fechamento de curto-circuito nominal | Ka | 80 |
| Corrente do pico nominal | Ka | 80 |
| Frequência industrial classificada resistente à tensão (1 minuto) | kv | 42 |
| Tensão de suportar com impulso de raios nominal (pico) | kv | 75 |
| Vida mecânica | 次 | 2000 |
Opção principal do componente (transformador atual)
P/V-12 (D) -W550 Removível AC AC, encerrado de metal, com transformador de corrente opcional LDJ-10-140-1
| Corrente primária nominal （a) | Combinação de classe de precisão | Saída nominal (VA) | Corrente térmica de curto tempo | Corrente de estabilidade dinâmica nominal (KA) |
| 50,75.100.150.200 | 0,5/10p10 | 5 | 63 | 125 |
| 250.300.350.400 | 0,5/10p10 | 5 | 63 | 125 |
| 450.500.550.600 | 0,5/10p10 | 5 | 63 | 125 |
| 650.700.800.1000 | 0,5/10p10 | 5 | 63 | 125 |
Esquema de circuito principal primário (tomadas de disjuntor duplo)
| Esquema de fiação principal | Nome do componente | Especificação do modelo | Observação |
|  | Interruptor da terra | EK6-12/31.5-150 | Formulação fixa |
| Conector do cabo | Hy5w 囗 -17-45z | Outros modelos disponíveis |
| Transformador atual | LDJ-10-140-1 0,5/10p10 | Formulação fixa |
| Quebra de vácuo | IVB-12/T. or VD4/P-12 | Formulação fixa ( 630A) |
| Principal de barramento | Tym | 1250A ~ 3150A |
| Quebra de vácuo | IVB-12/T. or VD4/P-12 | Formulação fixa (630A) |
| Transformador atual | LDJ-10-140-1 0,5/10p10 | Formulação fixa |
| Conector do cabo | Hy5w 囗 -17-45z | Outros modelos disponíveis |
| Interruptor da terra | EK6-12/31.5-150 | Formulação fixa |
| Usar | Feed (um cabo) |
| Dimensões gerais | 550W*1650D*2400H (Dimensões de profundidade excluindo portas dianteiras e traseiras) |
Programa de circuito principal primário (alimentação do disjuntor e medição de Pt)
| Esquema de fiação principal | Nome do componente | Especificação do modelo | Observação |
|  | | | |
| Transformador de tensão | JDZX10-10AR | Formulação fixa |
| Fusível | XRNP 囗 -12 0,5A 50KA | Formulação fixa |
| | | |
| Principal de barramento | Tym | 1250A ~ 3150A |
| Quebra de vácuo | IVB-12/T ou VD4/P-12 | Formulação fixa (1250A) |
| Transformador atual | LDJ-10-140-1 0,5/10p10 | Formulação fixa |
| Conector do cabo | HY5W 囗 -17-45Z | Outros modelos disponíveis |
| | | |
| Usar | Telegrama de entrada ＋ pt |
| Dimensões gerais | 550W*1650D*2400H (dimensões de profundidade, excluindo portas dianteiras e traseiras) |
Esquema de combinação de circuito principal típico (≯1250a)
| Usar | Pt | Alimentador | Alimentador | Alimentador | Alimentador | Pt |
| Caso de programas de combinação de grupo de fios principais conectores |  |
| Usar | Telegrama de entrada | Alimentador | Incomunicado | União dos pais | Alimentador | Telegrama de entrada |
| Dimensões de largura do gabinete | 550 | 550 | 550 | 550 | 550 | 550 |
Esquema de combinação de circuito principal típico (≯3150a)
| Usar | | | Alimentador | | | Alimentador | | |
| Caso de programas de combinação de grupo de fios principais conectores |  |
| Usar | Telegrama de entrada | Pt | Alimentador | Incomunicado | União dos pais | Alimentador | PT | Telegrama de entrada |
| Dimensões de largura do gabinete | 1000 | 800 | 550 | 1000 | 1000 | 550 | 800 | 1000 |
Diagrama esquemático da instalação do painel
Vista de corte da elevação da instalação da área de manobra:
Layout de instalação do switchgear: 3
